Sabtu, 14 Desember 2024

DIGITAL TIMER ++



Haloo semua apa kabar??

Pertemuan kita kali ini akan membahas proyek Digital Timer ++  di mana kelebihan nya adalah sebagai berikut:

Fusngsi Utama: Timer ( Pewaktu ) On Off Secara Digital

Fungsi lain : memberikan Tanda LCD on Backlight pada saat out Put berlogika High dan Masuk Tepat Pukul ( Tiap jam LCD NANTI AKAN oN.

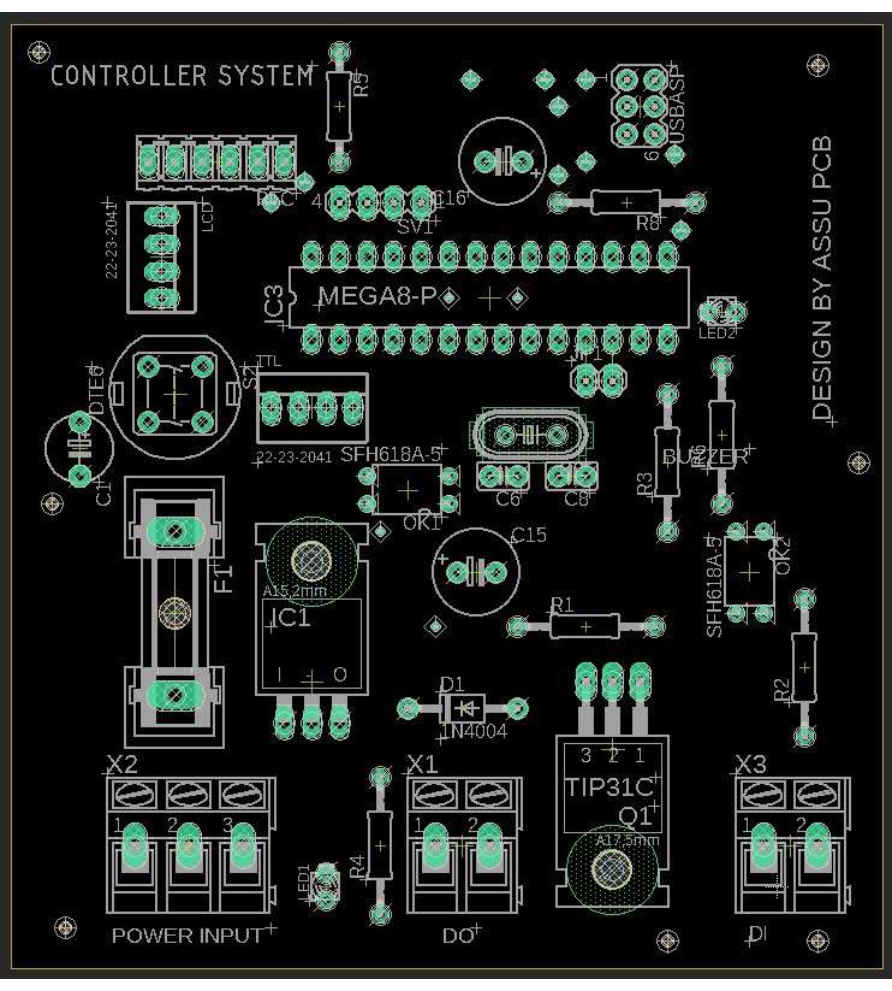

1. Pembuatan PCB . PCB Yg kita buat layoutmya sebagai berikut:





Tata Letak Komponen nya Sebagai berikut sesuai gambar di atas. untuk layout PDF bisa di download di link di bawah .

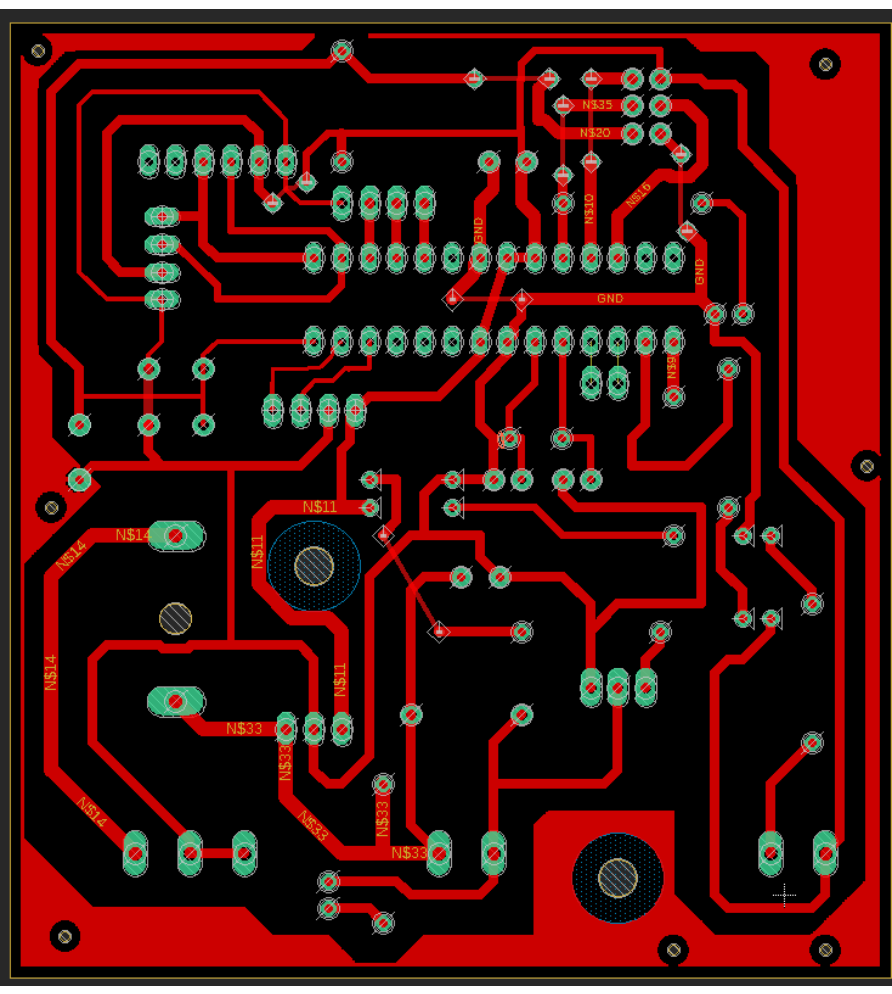

Untuk Jalur PCB Bawah bisa di lihat di gambar di atas. dan juga bisa di download  di link dibawah ini .

Setelah kita Membuat PCB dan merangkai komponen nya kita siapkan Source codenya .

Berikut Link SOurce code nya :

https://drive.google.com/drive/folders/1RhqxRCWq1nSHLfST8BKS-wU9-nxYiDgv?usp=sharing

Untuk Layout PCB PDF File Dowload di Link :
https://drive.google.com/drive/folders/1c-g-o8zYeZ7QPcK4UUXY4Gn9qb7kZBkO?usp=sharing

Jika sudah di klik ada permitaan ijin Accses file Di minta saja nanti Admin kami akan memberikan Acces tsb gratis . terima kasih

===========================================================================
DDC OFFICIAL
Dudu Sinten Sinten
Agriculture Electronic tutorial &Event Report
============================================================================






Minggu, 14 Juli 2024

Jam Digital Led Dot Matrix max 7219 & Atmega Board

 Jam Digital Led Dot Matrix max7219

Pertemuan Kita Kali ini akan Membahas Tentang Jam Digital. Di Era Modern seperti sekarang ini Digital telah Mendominasi Gaya hidup orang jaman sekarang.

Salah satu yang akan kita bahas adalah Jam digital Max 7219 Kenapa dengan led dot Matrix ? Yupp

Tentunya Tampilan nya besar dan nampak jelas dari kejauahan . Lalu Bagaimana car membuat nya Yuk ikuti tahap demi tahap.

Bahan Yang Di Perlukan adalah sebagai berikut:
    1. Led Dot Matrix Max 7219 Modul (8 Modul)
    2. Board Atmega 328
    3. RTC Ds3231 (Termasuk pada papan)
    4. Kabel Jamper
    5. Sistem Penyambungan ;SPI
Setelah kita Rangkai kita teliti lagi dan jika sudah betul kita selanjutnya membuat coding

Coding Pertama:

#include "DS3231.h"
#include "Adafruit_GFX.h"
#include "Max72xxPanel.h"

DS3231 rtc(SDA, SCL);

const byte LDR_PIN = 2; // LDR Sensor pin // tidak dipakai
const byte CS_PIN = 10; // Attach CS to this pin, DIN to MOSI and CLK to SCK (cf http://arduino.cc/en/Reference/SPI )
const byte H_DISPLAYS =8; // Horizontal displays number
const byte V_DISPLAYS = 1; // Vertical displays number

Max72xxPanel matrix = Max72xxPanel(CS_PIN, H_DISPLAYS, V_DISPLAYS);

const byte WAIT = 5000;
const byte SPACER = 1;
const byte FONT_WIDTH = 5+ SPACER; // The font width is 5 pixels

void adjustClock(String data) {
  byte _day = data.substring(0,2).toInt();
  byte _month = data.substring(3,5).toInt();
  int _year = data.substring(6,10).toInt();
  byte _hour = data.substring(11,13).toInt();
  byte _min = data.substring(14,16).toInt();
  byte _sec = data.substring(17,19).toInt();
  rtc.setTime(_hour, _min, _sec);
  rtc.setDate(_day, _month, _year);
  Serial.println(F(">> Datetime successfully set!"));
}

String outputStrClock() {
  String _output;
  _output = rtc.getDateStr();
  _output.concat("  ");
  _output.concat(rtc.getTimeStr());
  _output.concat("  ");
  _output.concat(rtc.getTemp());
  _output.concat((char)247);
  _output.concat("C");
  return _output;
}

byte ledintensitySelect(int light) {
  byte _value = 0;
  if (light >= 0 && light <= 127) {
    _value = 15;
  } else if (light >= 128 && light <= 319) {
    _value = 10;
  } else if (light >= 320 && light <= 512) {
    _value = 5;
  }
  return _value;
};

void setup() {
  pinMode(LDR_PIN, INPUT_PULLUP);
  Serial.begin(9600);
  Serial.println(F(">> Arduino 32x8 LED Dot Matrix Clock!"));
  Serial.println(F(">> Use <dd/mm/yyyy hh:mm:ss> format to set clock's date and hour!"));
  rtc.begin();
  matrix.setPosition(0, 0, 0);
  matrix.setPosition(1, 1, 0);
  matrix.setPosition(2, 2, 0);
  matrix.setPosition(3, 3, 0);
  matrix.setRotation(0, 1);
  matrix.setRotation(1, 1);
  matrix.setRotation(2, 1);
  matrix.setRotation(3, 1);
}

void loop() {
  byte ledIntensity = ledintensitySelect(analogRead(LDR_PIN));
  matrix.setIntensity(ledIntensity); // value between 0 and 15 for brightness
  String output = outputStrClock();

  for ( int i = 0 ; i < FONT_WIDTH * output.length() + matrix.width() - 1 - SPACER; i++ ) {
    matrix.fillScreen(LOW);
    output = outputStrClock();
    int letter = i / FONT_WIDTH;
    int x = (matrix.width() - 1) - i % FONT_WIDTH;
    int y = (matrix.height() - 8) / 2; // center the text vertically
    while ( x + FONT_WIDTH - SPACER >= 0 && letter >= 0 ) {
      if ( letter < output.length() ) {
        matrix.drawChar(x, y, output[letter], HIGH, LOW, 1);
      }
      letter--;
      x -= FONT_WIDTH;
    }
    matrix.write();
    delay(WAIT);
  }

  if (Serial.available() > 0) {
    adjustClock(Serial.readString());
  }
}



Coding Ke dua :
// Proyek Membuat Jam Digital Menggunakan Led Dot Matrix 8x8 (8Modul)

// created by upir, 2023
//Editing coding By DDC OFFICIAL, 2024


#include <Arduino.h>
#include <U8g2lib.h>
#include "RTClib.h"

RTC_DS3231 rtc;

U8G2_MAX7219_64X8_F_4W_SW_SPI u8g2(U8G2_R0, /* clock=*/ 11, /* data=*/ 12, /* cs=*/ 10, /* dc=*/ U8X8_PIN_NONE, /* reset=*/ U8X8_PIN_NONE);
char time_string[10];
int h;
int m;

void setup(void) {
pinMode(9, OUTPUT);
pinMode(4, OUTPUT);
//digitalWrite(4,HIGH);

u8g2.begin();
u8g2.setContrast(10);

if (! rtc.begin()) {
abort();

}

 //rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

}

void loop(void) {

DateTime now = rtc.now();
//t = rtc.getTime();
h=now.hour();
m=now.minute();
//stt=now.second();
sprintf(time_string, "%d:%02d:%02d", now.hour(), now.minute(), now.second());
u8g2.setFont(u8g2_font_t0_11b_tn);
u8g2.clearBuffer();
u8g2.drawStr(10, 8, time_string);
u8g2.sendBuffer();
delay(1000);

}
Bagi Yg kesulitan Menulis Coding bisa download di Link Berikut ini:

Link download :
https://drive.google.com/drive/folders/1oLFEHdjM-sueKU4wq3uW5tUMwCQzU6jF?usp=sharing

Terima Kasih Semoga Bermanfaat .
DDC OFFICIAL\\Dody Darmadi Chanel
=======================================================================



Rabu, 29 Mei 2024

PWM 2 Proyek Motor DC 5 kecepatan Simulasi Proteus

Haloo Semua Apa kabar??

Pada kesempatan kali ini Kita Masih melanjutkan Pembahasan Kita Yaitu PWM dan akan menjadi dasar Proyek Elektro Kita kali ini. Baik Biar ga pada bingung  kita jelaskan saja ya tentang Proyek Kita.

Proyek Motor Dc 5 kecepatan ini adalah Sebuah Motor DC yaang di gunakan sebagai Motot utama dan kita Pakai menggunakan 5 kecepatan Yaitu :

1. Mundur

2. Maju pada kecepatan 1,2,3,4,5

Karena ini Merupakan Simulasi Kita siapkan rangkaian nya di Proteus dan Kita buat source codenya

Buatlah Rangkaian seperti di atas  atau jika belum Mahir bisa memakai File yang kami sertakan untuk Belajar.
Kita Lanjutkan membuat source Code Nya kita buka halaman Arduini IDE lalu kita tulis seperti di Bawah ini tanpa library ya kawan kawan.

const int pb1=7;
const int pb2=6;
const int pb3=5;
const int pb4=4;
const int pb5=3;
int pb1State=0;
int pb2State=0;
int pb3State=0;
int pb4State=0;
int pb5State=0;



void setup() {
pinMode(9,OUTPUT);
pinMode(10,OUTPUT);
pinMode(pb1,INPUT);
pinMode(pb2,INPUT);
pinMode(pb3,INPUT);
pinMode(pb4,INPUT);
pinMode(pb5,INPUT);



}
void kec1(){
  digitalWrite(9,LOW);
  analogWrite(10,50);
}
void kec2(){
  digitalWrite(9,LOW);
  analogWrite(10,95);
}
void kec3(){
  digitalWrite(9,LOW);
  analogWrite(10,150);
}
void kec4(){
  digitalWrite(9,LOW);
  analogWrite(10,255);
}

void netral(){
  digitalWrite(9,LOW);
  analogWrite(10,0);
}

void mundur(){
 digitalWrite(10,LOW);
  analogWrite(9,50);
}

void loop() {
pb1State=digitalRead (pb1);
pb2State=digitalRead (pb2);
pb3State=digitalRead (pb3);
pb4State=digitalRead (pb4);
pb5State=digitalRead (pb5);

if(pb1State==HIGH){

  kec3();
  delay(1000);
}
else if(pb2State==HIGH){
  kec2();
  delay(1000);
}
else if(pb3State==HIGH){
  kec1();
  delay(1000);
}
else if(pb4State==HIGH){
  mundur();

}
else if(pb5State==HIGH){
  kec4();
  delay(1000);
}
else{
  netral();
}

}

Setelah itu lakukan Compile Program Tentunya Tool nya di seting Arduino Uno ya, hasil dari compile tersebut kita tempel pada Arduino yg berada di halam Proteus.
Lalu coba mulai Dengan Menekan Tombil Kecepatan agar motor Bserputar sesuai keinginian Kita.
Bagi Kawan kawan yg belum mahir membuat source code maupun  Rangkaian Proteus kalian bisa Download Melalui Link Berikut Ini:

https://drive.google.com/file/d/1NP-mxKGjs9O3h4o38kaxAKwcEqRl5_FI/view?usp=sharing
Setelah Proyek kalian berhasil maka kalian bebas merubah  File Source Code maupun File Proteusnya
tidak pelu lagi memintaa ijin kepada Kami .
 Dalam Pembuatan Video ,Penulisan Artikel Pihak DDC OFFICIAL Tidak Pernah Meminta Sumbangan , uang Tunai, Hadiah  dan lainya , Jika Terdapat dari Team Kami melakukan ini segera laporkan Kepada kami . Bisa Kunjungi Diclaimer DDC OFFICIAL DI Link berikut;
https://dodydarmadi.blogspot.com/2023/02/disclaimer.html

Jika Masih ada Kesulitan bisa menonton Videonya di link Berikut :





Terima kasih dan Berjumpa Kembali pada Artikel Berikutnya.
==========================================================================
DDC OFFICIAL \\ Dody Darmadi Chanel
Dudu Sinten Sinten
Agriculture, Electronic Tutorial & Event Report
==========================================================================





Selasa, 28 Mei 2024

PWM UNTUK MOTOR DC

 Haloo Semua Apa Kabar ??

Pada Kesempatan Kali ini Kita akan membahas tentang PWM ( Pulse Width Modulation) Nah PWM ini Adalah sebuah cara Untuk Membuat Analog Output . PWM ini Biasa di pakai Untuk Proyek proyek Elektro yang menggunakan Motor DC, Motor Stepper , Motor Servo dan juga Lampu sebagai fungsi Dimmer.

PWM dalam Hal ini adalah merubah Gelombang Kotak PWM untuk Mendapatkan kecepatan pada motor dan Nyala lampu yg tepat sesuai dengan yang kita Inginkan.

PWM terdiri dari Nilai 0 sampai dengan 255, Maka untuk menetukan kecepatan dan nyala yg tepat kita perlu mengatur Gelombang Kotak  PWM . Untuk Lebih Jelasnya Kita bisa lihat diagram berikut ini

Pada Arduino IDE untuk membuat Fungsi PWM  Maka cukup Kita Tulis

void Setup(){

pinMode(No pin, OUTPUT);

}

void loop (){

analogWrite( No Pin, No PWM);//Contoh (9,255); maka Kita sudah Bisa membuat Gelombak kotak PWM ini.

Picture from google
Pada Gambar di atas adalah Bentuk dan beberapa contoh Gelombang PWM Yaitu 0,20,50,75&100%
Setelah Mengerti tentang PWM maka kita akan membuat sebuah Proyek Elektronik dengan menggunakan PWM . dan akan kita simulasikan di Proteus.
kita awalai dengan membuat sebuah Coding Atau source code PWM ini. di mana kita asumsikan kita mempunyai sebuah Motor Listrik yang akan kita buat sebuah Penggerak kendaraan , Kita simbolkan dengan Tombol Yang akan mewakili Sebuah kecepatan .

const int pb1=7;
const int pb2=6;
const int pb3=5;
const int pb4=4;
const int pb5=3;
int pb1State=0;
int pb2State=0;
int pb3State=0;
int pb4State=0;
int pb5State=0;



void setup() {
pinMode(9,OUTPUT);
pinMode(10,OUTPUT);
pinMode(pb1,INPUT);
pinMode(pb2,INPUT);
pinMode(pb3,INPUT);
pinMode(pb4,INPUT);
pinMode(pb5,INPUT);



}
void kec1(){
  digitalWrite(9,LOW);
  analogWrite(10,50);
}
void kec2(){
  digitalWrite(9,LOW);
  analogWrite(10,95);
}
void kec3(){
  digitalWrite(9,LOW);
  analogWrite(10,150);
}
void kec4(){
  digitalWrite(9,LOW);
  analogWrite(10,255);
}

void netral(){
  digitalWrite(9,LOW);
  analogWrite(10,0);
}

void mundur(){
 digitalWrite(10,LOW);
  analogWrite(9,50);
}

void loop() {
pb1State=digitalRead (pb1);
pb2State=digitalRead (pb2);
pb3State=digitalRead (pb3);
pb4State=digitalRead (pb4);
pb5State=digitalRead (pb5);

if(pb1State==HIGH){

  kec3();
  delay(1000);
}
else if(pb2State==HIGH){
  kec2();
  delay(1000);
}
else if(pb3State==HIGH){
  kec1();
  delay(1000);
}
else if(pb4State==HIGH){
  mundur();

}
else if(pb5State==HIGH){
  kec4();
  delay(1000);
}
else{
  netral();
}

}
Download Source code :
https://drive.google.com/file/d/1LCjfjazeD0Xqt-kqwE2OqtbAyqNh9CVn/view?usp=sharing

Setelah di Compile Program selesai Tempelkan di Proteus Yang Kita buat sebelumnya. maka hasilnya akan seperti Di bawah ini.


Cobalah Untuk merubah Program arduino IDE dan silahkan di coba sampai bisa seperti yang kau Harapkan.
Jika masih ada yang kurang jelas dengan apa yg kami sampaikan ,bisa lihat video Tutorialnya ya
Agar tidak Bingung.





Terima Kasih
=======================================================================
DDC OFFICIAL
Dudu Sinten Sinten
Agriculture, Electronc Tutorial & Event Repot.
===========================================================================


Senin, 27 Mei 2024

Modul L293D Motor Shield

 Halo Semau Aapa Kabar ??

Baik Pada pertemuan kita Kali ini kita akan Memberika Tutorial  Penggunaan Motor DC yg akan kita drive menggunakan Modul L293D Shield yg bisa di gunakan mengontrol Motor DC, Motor Stepper dan Juga Motor Servo. Pembahasan kita kali ini akan kita fokuskan kepada pengontrollan motor DC baik secara sendiri sendiri maupun ercara berkelompok.

Yuk Kita Lihat Modul tersebut :

Modul Tersebut Dapat Mengontrol $ Motor DC Sekaligus, Ini menguntungkan jika kita akan membuat proyek Eleketro yg menggunakan 4 motor.  pin Out nya sebagai berikut:



Pada Terminal Kanan dan kiri untuk di sambung Ke motor Dc dari Motor 1 sampai 4 dan terminal baagian Bawah kita sambung Ke Power Supply . Mohon Berhati Hati Jika akan menggunakan ini harap di lihat untuk Power supply harus di sesuaikan dengan Motor yang kita pakai . misal motor yg di pakai 5 Volt maka Suplai power berkisar 6 Volt . hal ini untuk menjaga agar motor kita aman dan tidak terbakar akibat kelebihan Tegangan pada saat kita mengatur PWM pada Nilai 255.

Modul tersebut kita hubungkan ke Arduino Uno Atau Mega ,lalu kita siapkan Arduino IDE untuk membuat Program nya . adapun Program untuk On Off motor secara bergantian seperti pada Vidio  bisa di tulis seperti di bawah ini:

/*
 DDC OFFICIAL Notice: souce code ini bebas di gunakan
 Untuk keperluan Apapun Baik bisnis maupun Edukasi
 Tanpa harus menyertakan Nama Kami
 Terima kasih
 */
#include <AFMotor.h>

AF_DCMotor motor1(1);
AF_DCMotor motor2(2);
AF_DCMotor motor3(3);
AF_DCMotor motor4(4);

void setup() {
}

void satu(){
  motor1.setSpeed(70);//170 0N SEMUA
  motor2.setSpeed(0);
  motor3.setSpeed(0);
  motor4.setSpeed(0);
   motor1.run(FORWARD);
  motor2.run(RELEASE);
  motor3.run(RELEASE);
  motor4.run(RELEASE);


}

void dua(){
  motor1.setSpeed(0);//170 0N SEMUA
  motor2.setSpeed(170);
  motor3.setSpeed(0);
  motor4.setSpeed(0);
  motor1.run(RELEASE);
  motor2.run(FORWARD);
  motor3.run(RELEASE);
  motor4.run(RELEASE);
}
void tiga(){
  motor1.setSpeed(0);//170 0N SEMUA
  motor2.setSpeed(0);
  motor3.setSpeed(170);
  motor4.setSpeed(0);
  motor1.run(RELEASE);
  motor2.run(RELEASE);
  motor3.run(BACKWARD);
  motor4.run(RELEASE);
}
void empat(){
  motor1.setSpeed(0);//170 0N SEMUA
  motor2.setSpeed(0);
  motor3.setSpeed(0);
  motor4.setSpeed(170);
  motor1.run(RELEASE);
  motor2.run(RELEASE);
  motor3.run(RELEASE);
  motor4.run(FORWARD);
}
void lima(){
motor1.setSpeed(70);//170 0N SEMUA
  motor2.setSpeed(170);
  motor3.setSpeed(170);
  motor4.setSpeed(170);
  motor1.run(FORWARD);
  motor2.run(FORWARD);
  motor3.run(FORWARD);
  motor4.run(FORWARD);
}

void netral(){
  motor1.setSpeed(0);//170 0N SEMUA
  motor2.setSpeed(0);
  motor3.setSpeed(0);
  motor4.setSpeed(0);
  motor1.run(RELEASE);
  motor2.run(RELEASE);
  motor3.run(RELEASE);
  motor4.run(RELEASE);
}
void loop() {
  satu();
  delay(5000);
  netral();
  delay(1000);
  dua();
  delay(5000);
  netral();
  delay(1000);
  tiga();
  delay(5000);
  netral();
  delay(1000);
  empat();
  delay(5000);
  lima();
  delay(4000);
  netral();
  delay(2000);


}

Tulis Program Tersebut atau salin dan Tempel di Arduino IDE . lalu Upload ke Arduino . Rubah Program dansesuaikan dengan Proyek Yang sedang Kamu Kerjakan.
Terima kasih .




Bagi yang Belum Jelas denganArtikel ini bisa lihat vidio Tutorialnya di Link Berikut:




==========================================================================
DDC OFFICIAL
Dudu Sinten Sinten
Commited To
Agriculture, Electronic Tutorial & Event Report

Dukung Kami dengan Cara Like Comment dan subscribe.
Kami Hadir di
Youtube : Dody Darmadi Chanel 4862
Snack Video : DDC Official
Tiktok : Dody Darmadi1
Blogger :
==============================================================================
